Κύρια Μονάδα ΡΑΦ

Το ΡΑΦ αποτελεί την κύρια μονάδα ενός συστήματος, με σκοπό τις στατικές μελέτες κτιριακών έργων. Είναι ένα τεχνολογικά σύγχρονο, αξιόπιστο και διαφανές πρόγραμμα στατικών μελετών προσαρμοσμένο πλήρως στο πνεύμα των σύγχρονων κανονισμών, με δυνατότητες οι οποίες ικανοποιούν και τον πλέον απαιτητικό μελετητή. Οι βασικές λειτουργίες του προγράμματος παρουσιάζονται αναλυτικά στη συνέχεια.

Για περισσότερες πληροφορίες σχετικά με το ΡΑΦ και τις υπομονάδες του, μπορείτε να ανατρέξετε στα εγχειρίδια χρήσης του προγράμματος, τα οποία βρίσκονται στον ακόλουθο σύνδεσμο:

Επίσης, μπορείτε να παρακολουθήσετε μία μεγάλη ποικιλία βιντεοσκοπήσεων με παρουσιάσεις και οδηγίες εκμάθησης του ΡΑΦ, στον ακόλουθο σύνδεσμο:

Σας προτείνουμε να κατεβάσετε τη Δοκιμαστική Έκδοση (Demo) του προγράμματος και να γνωρίσετε στην πράξη το ΡΑΦ και τις δυνατότητές του, εδώ:

Ανάλυση κτηρίου ΟΣ με ελαστική δυναμική φασματική ανάλυση σύμφωνα με τον Ευρωκώδικα 8-1.

Η επιφάνεια εργασίας του ΡΑΦ, βασίζεται στην τελευταία τεχνολογία των Ms-Windows και η δομή της είναι σύμφωνη με το πρότυπο του Ms-Office. Κύριο γνώρισμα του ΡΑΦ αποτελεί ο αντικειμενοστραφής προγραμματισμός του (object-oriented programming), όπου ελαχιστοποιούνται τα ενδιάμεσα βήματα για την εκτέλεση κάποιας εντολής καθώς και οι περιττοί διάλογοι κι επίσης διατηρείται ένα εργονομικό και ενιαίο περιβάλλον για όλα τα στάδια της μελέτης, από την μόρφωση του φορέα μέχρι τα κατασκευαστικά σχέδια. Η επιφάνεια εργασίας αποτελείται από τα εξής επιμέρους στοιχεία:

Παρουσίαση επιφάνειας εργασίας του ΡΑΦ.

α) Ταινία εντολών (ribbon)

Η ταινία εντολών είναι ο βασικός άξονας της επιφάνειας εργασίας του προγράμματος, καθότι κάθε φύλλο της αποτελεί ένα ολοκληρωμένο κεφάλαιο εργασίας. Σε κάθε φύλλο, η ταινία επιμερίζεται σε θεματικές ενότητες εικονιδίων – εντολών, οι οποίες αντιστοιχούν στις θεματικές ενότητες μίας στατικής μελέτης, με στόχο την ευκολία και την ταχύτητα χειρισμών του χρήστη.

Θεματικές Ενότητες του φύλλου «Ανάλυσης».

β) «Δέντρο» Επιλογών Εμφάνισης

Ο χρήστης έχει την δυνατότητα από τις επιλογές εμφάνισης να μεταβαίνει στις στάθμες του κτηρίου, να εμφανίζει το προσομοίωμα ως ραβδόμορφο μοντέλο ή συμπαγές και να επιλέγει αν θα εμφανίζονται τα δομικά στοιχεία και τα χαρακτηριστικά τους στην οθόνη.

Επίσης, το ΡΑΦ προσφέρει πολλαπλές δυνατότητες μαζικής επιλογής στοιχείων. Ο χρήστης έχει στην διάθεσή του μία πληθώρα φίλτρων για την επιλογή στοιχείων όπως για παράδειγμα βάσει της διατομής ή της διάταξης οπλισμού τους, του είδους ή της κατεύθυνσης, αλλά κι επιλογή τυχόν προβληματικών στοιχείων, όπως οι ελεύθεροι κόμβοι. Ακόμα, στην στήλη εμφάνισης βρίσκονται τα εργαλεία μέτρησης απόστασης, γωνίας κι εμβαδού, καθώς και πλήκτρα για τη γραφική επιλογή πολλαπλών στοιχείων.

Φίλτρα για την επιλογή στοιχείων με ιδιότητες από το «δέντρο» των επιλογών εμφάνισης.

γ) «Δέντρο» Πλοήγησης

Με το «δέντρο» της πλοήγησης, ο μελετητής μπορεί να μεταβεί και να διαχειριστεί το σύνολο των δεδομένων ενός κτηρίου, τις παραμέτρους των αναλύσεων που πραγματοποιεί, αλλά και τα αποτελέσματα των αναλύσεων και των ελέγχων επάρκειας των δομικών μελών του. Επιπλέον, ένα πολύ χρήσιμο εργαλείο που προσφέρει το ΡΑΦ στους χρήστες του είναι η διασύνδεση της πλοήγησης με τους πίνακες δεδομένων κι αποτελεσμάτων. Μέσω αυτής της στήλης, παρέχεται η δυνατότητα εμφάνισης σε πινακοποιημένη μορφή των δεδομένων και των αποτελεσμάτων της ανάλυσης καθώς επίσης και η εμφάνιση των αποτελεσμάτων σε μορφή γραφημάτων. Επιπροσθέτως, μέσω της πλοήγησης, δίνεται η δυνατότητα στο χρήστη να επιλέξει να διατρέξει τις προμετρήσεις των υλικών και τις εικόνες τεύχους, έτσι ώστε να έχει σφαιρική εποπτεία κι έλεγχο της μελέτης του.

Διαχείριση του συνόλου μίας μελέτης μέσω του ‘δέντρου’ πλοήγησης.

δ) Πίνακες Δεδομένων – Αποτελεσμάτων

Οι πίνακες εμφανίζουν σε μορφή φύλλων εργασίας τα δεδομένα ή τα αποτελέσματα της μελέτης ενός φορέα. Τα αποτελέσματα του ελέγχου ενός κτηρίου εμφανίζονται εκτός από τη μορφή πινάκων και αριθμητικά σε μορφή συνοπτικών και αναλυτικών κειμένων αποτελεσμάτων. Οι πίνακες δρουν διαδραστικά με το δέντρο της πλοήγησης και με τη σχεδιαστική απεικόνιση του κτηρίου.

Πίνακας και Συνοπτικό Κείμενο Αποτελεσμάτων του ελέγχου επάρκειας μεταλλικών στοιχείων.

ε) Πινακίδα Δεδομένων

Η δεξιά πινακίδα δεδομένων συνδέεται με τη γραφική επιλογή στοιχείων κι εμφανίζει τα πλήρη δεδομένα από κάθε στοιχείο που επιλέγει ο χρήστης. Εφόσον έχουμε επιλέξει περισσότερα του ενός στοιχείου, στην πινακίδα δεδομένων εμφανίζεται η πληροφορία για τον αριθμό του συνόλου των επιλεγμένων στοιχείων αλλά και για κάθε είδος στοιχείου χωριστά. Κάθε ένα από τα δεδομένα αυτά είναι άμεσα τροποποιήσιμο, με ταυτόχρονη γραφική απόκριση. Επίσης, σημαντική είναι η διασύνδεση της ταινίας εντολών με την δεξιά πινακίδα δεδομένων. Ανάλογα με το φύλλο εντολών που επιλέγουμε, η πινακίδα δεδομένων εμφανίζει τα δεδομένα που αφορούν το συγκεκριμένο φύλλο.

Εμφάνιση και τροποποίηση των χαρακτηριστικών ενός δομικού στοιχείου από τη δεξιά πινακίδα δεδομένων του.

στ) Γραμμή Προτροπών

Στη γραμμή προτροπών του ΡΑΦ, εμφανίζονται οδηγίες στο χρήστη του προγράμματος για την εκτέλεση της εντολής που έχει επιλέξει να εκτελέσει.

Γραμμή προτροπών για τη διευκόλυνση του χρήστη κατά την εκτέλεση εντολής.

Οι βιβλιοθήκες του ΡΑΦ είναι ένα πολύ σημαντικό εργαλείο που προσφέρει το πρόγραμμα στο μελετητή. Ανάλογα με τις ανάγκες του εκάστοτε χρήστη, υπάρχει η δυνατότητα της εξατομίκευσης και της επαναχρησιμοποίησης των επαναλαμβανόμενων δεδομένων των μελετών του σε καινούρια αρχεία. Με αυτή την επαναχρησιμοποίηση δεδομένων, αυξάνεται η παραγωγικότητα σε κάθε νέα μελέτη. Μια βιβλιοθήκη εμπεριέχει δέσμες καταχωρήσεων που αφορούν τα διαθέσιμα δομικά υλικά, τα είδη και τις παραμέτρους των διαθέσιμων εδαφών, τις ράβδους οπλισμού, τις μεταλλικές συνδέσεις καθώς και νέες διατομές στοιχείων που εισάγονται από το χρήστη.

Διαχείριση των βιβλιοθηκών του ΡΑΦ

Στο ΡΑΦ η ανάλυση αποτελεί διακριτό κεφάλαιο και είναι ανεξάρτητη από τους ελέγχους επάρκειας, με άμεσο όφελος τις ταχύτατες επιλύσεις. Επίσης, η ακριβής προσομοίωση του φορέα σε συνδυασμό με την τεχνολογικά προηγμένη υπολογιστική μηχανή του ΡΑΦ εξασφαλίζουν την αμεσότητα και την ορθότητα των αποτελεσμάτων των επιλύσεων.

α) Κατανομή Φορτίων Πλακών

Οι φορτίσεις εμφανίζονται γραφικά αλλά και σε μορφή πινάκων, και υπάρχει διαδραστική σύνδεση μεταξύ της γραφικής εικόνας και του πίνακα των φορτίσεων.

Κατανομές των φορτίων των πλακών γραφικά και σε μορφή πίνακα.

β) Τραπεζοειδή – Τριγωνικά Φορτία Δοκών

Τα φορτία των πλακών μεταφέρονται στις δοκούς με ακρίβεια ως τραπεζοειδή ή τριγωνικά φορτία, χωρίς να απαιτείται η προσεγγιστική μετατροπή τους σε ομοιόμορφα φορτία.

Ακριβής μεταφορά των φορτίων των πλακών σαν τραπεζοειδή φορτία στις πλάκες.

γ) Φορτία Τοιχοπλήρωσης

Η τοιχοπλήρωση μπορεί να καλύπτει μέρος του μήκους μιας δοκού, και το ύψος της φθάνει αυτόματα μέχρι το πέλμα της υπερκείμενης δοκού. Επίσης, ο χρήστης μπορεί να ορίσει το ύψος της τοιχοπλήρωσης διάφορο του ελεύθερου ύψους ανάμεσα στις δοκούς (περίπτωση κοντού υποστυλώματος).

Γραφική απεικόνιση των φορτίσεων και σύγχρονη διαδραστική εμφάνισή τους σε πίνακες.

Επίσης, στο ΡΑΦ οι τοιχοπληρώσεις μπορούν να συμμετέχουν στο υπολογιστικό προσομοίωμα με την ευμενή ή δυσμενή τους παρουσία κατά την αντισεισμική ανάλυση, σύμφωνα με τις προδιαγραφές των κανονισμών.

Εισαγωγή των τοιχοπληρώσεων στο υπολογιστικό προσομοίωμα ενός κτηρίου με στόχο τη συνεισφορά της δυσμενούς ή ευμενούς επιρροής τους στην αντισεισμική ανάλυση.

Η επιρροή των τοιχοπληρώσεων στην αντισεισμική ανάλυση των κτηρίων

δ) Κανονισμοί και Μέθοδοι Ανάλυσης

Στο ΡΑΦ υπάρχει η δυνατότητα η ανάλυση ενός φορέα να πραγματοποιηθεί επιλέγοντας ανάμεσα σε ισχύοντες σύγχρονους κανονισμούς αλλά και σε παλαιότερους αντισεισμικούς κανονισμούς. Οι διαθέσιμοι κανονισμοί περιλαμβάνουν τους Ευρωκώδικες 2 & 8, τον ΕΑΚ-ΕΚΩΣ, τον ΝΕΑΚ του 1995, τον Αντισεισμικό Κανονισμό του 1985 και τον Αντισεισμικό Κανονισμό του 1959. Οι μέθοδοι ανάλυσης του ΡΑΦ με τους Ευρωκώδικες 2 & 8 περιλαμβάνουν την ανάλυση για Στατικά Φορτία Μόνο, την Ανάλυση Οριζόντιας Φόρτισης και την Ιδιομορφική Ανάλυση Φάσματος Απόκρισης. Οι μέθοδοι ανάλυσης με τον ΕΑΚ-ΕΚΩΣ και τον ΝΕΑΚ 1995 περιλαμβάνουν την στατική ανάλυση για μη σεισμικά φορτία, την αντισεισμική ανάλυση με την απλοποιημένη φασματική μέθοδο (ΑΦΜ) και την αντισεισμική ανάλυση με την δυναμική φασματική μέθοδο (ΔΦΜ). Οι μέθοδοι ανάλυσης με τους αντισεισμικούς κανονισμούς του 1959 και του 1985 περιλαμβάνουν την ανάλυση για στατικά και ισοδύναμα σεισμικά φορτία.

Ανάλυση κτηρίου με ιδιομορφική ανάλυση φάσματος απόκρισης, σύμφωνα με τους Ευρωκώδικες.

ε) Διαφραγματική Λειτουργία

Το ΡΑΦ δημιουργεί αυτόματα τα διαφράγματα μίας στάθμης, όπως τα αναγνωρίζει βάσει της διάταξης των πλακών στην κάτοψη και παράλληλα συγκεντρώνει στους κόμβους, οι οποίοι δεν συμμετέχουν σε κάποιο διάφραγμα τις μάζες των συνδεόμενων σε αυτούς στοιχείων. Επίσης, υποστηρίζει την λειτουργία πολλαπλών διαφραγμάτων σε μια στάθμη, αλλά και την δυνατότητα συγκέντρωσης των μαζών των στοιχείων της στάθμης στους κόμβους.

Διαχείριση μαζών και διαφραγμάτων από το χρήστη.

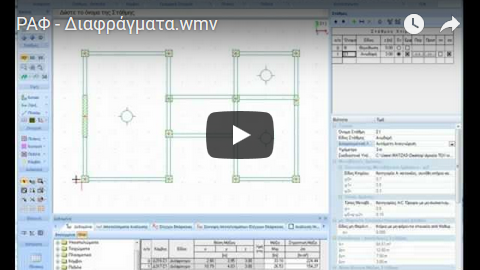

Για περισσότερες πληροφορίες σχετικά με τα διαφράγματα και τη διαχείριση των μαζών από το χρήστη στο ΡΑΦ, παρακολουθήστε τα σχετικά βίντεο:


Νέες Δυνατότητες στη Διαφραγματική Λειτουργία Πλακών	Πώς γίνεται η διαχείριση των μαζών των Διαφραγμάτων και των Επικόμβιων Μαζών

στ) Στερεοί Βραχίονες

Το ραβδόμορφο στοιχείο του ΡΑΦ διαθέτει στερεούς βραχίονες τριών διαστάσεων στα άκρα του, που προσομοιώνουν τις απαραμόρφωτες περιοχές εντός των κόμβων ένωσης των γραμμικών στοιχείων.

Προσομοίωση έκκεντρων συνδέσεων δοκών με τους βασικούς κόμβους του χωρικού προσομοιώματος.

Μία άλλη καινοτόμα και πολύ χρήσιμη λειτουργία που προσφέρει το ΡΑΦ είναι η τοποθέτηση «διπλών» αξονικών στερεών βραχιόνων στα κατακόρυφα στοιχεία. Με αυτή τη δυνατότητα, το στοιχείο λαμβάνει υπόψη διαφορετικά μήκη αξονικών στερεών βραχιόνων στα δύο τοπικά επίπεδα της διατομής του. Η συνηθέστερη περίπτωση εφαρμογής των διπλών αξονικών στερεών βραχιόνων είναι σε κατακόρυφα στοιχεία, όπου τα οριζόντια στοιχεία που συντρέχουν σε αυτά δεν έχουν το ίδιο ύψος διατομής.

Δυνατότητα θεώρησης διαφορετικού μήκους αξονικού στερεού βραχίονα σε κάθε τοπικό επίπεδο.

ζ) Ημιάκαμπτες Στηρίξεις

Το ΡΑΦ διαθέτει την δυνατότητα προσομοίωσης ημιάκαμπτων στηρίξεων (στηρίξεων με μεταβλητό βαθμό μεταφοράς καμπτικών ροπών) στα άκρα του. Αυτό προσφέρει στις δοκούς, την δυνατότητα ανακατανομής των ροπών στήριξης, προς την ευμενέστερη περιοχή του ανοίγματος των δοκών, σύμφωνα με τον ΕΚ-8.1. Η δυνατότητα αυτή, είναι ιδιαίτερα σημαντική στις αντισεισμικές μελέτες με ικανοτικό σχεδιασμό, καθότι με αυτό τον τρόπο, μπορούν να αποφεύγονται προβλήματα που σχετίζονται με τις ικανοτικές τέμνουσες των δοκών και τους ικανοτικούς ελέγχους των κόμβων.

Οι ημιάκαμπτες συνδέσεις εισάγονται με απλό τρόπο, είτε σαν τιμή ελατηρίου, είτε σαν ποσοστό πάκτωσης του γραμμικού στοιχείου, με αυτόματη μετατροπή σε τιμή ελατηρίου. Αυτή η δυνατότητα προσαρμόζεται πλήρως στο πνεύμα του Ευρωκώδικα, όπου αναφέρονται τα ποσοστά μερικής πάκτωσης.

Κατάταξη των συνδέσεων με βάση το βαθμό παραμορφωσιμότητάς τους:
(α) απολύτως στερεά σύνδεση
(β) απλή – αρθρωτή σύνδεση
(γ) ημιάκαμπτη σύνδεση

Επίδραση των στροφικών ελατηρίων στις στροφές των άκρων του στοιχείου για κάμψη εντός του τοπικού επιπέδου 1-2.

Για περισσότερες πληροφορίες σχετικά με την εφαρμογή της περιορισμένης ανακατανομής των ροπών στήριξης στο ΡΑΦ, μπορείτε να ανατρέξετε στον ακόλουθο σύνδεσμο:

Περιορισμένη ανακατανομή ροπών στήριξης

Ορισμός των ημιάκαμπτων στηρίξεων στη δεξιά πινακίδα δεδομένων του στοιχείου.

η) Εντασιακά – Παραμορφωσιακά Μεγέθη Γραμμικών Στοιχείων

Με την ανάλυση του φορέα, υπολογίζονται και παρουσιάζονται γραφικά, αλλά και σε μορφή πινάκων, τα εντασιακά και παραμορφωσιακά μεγέθη όλων των επιμέρους στοιχείων του φορέα. Επίσης, για κάθε γραμμικό στοιχείο, υπολογίζονται οι περιβάλλουσες των εντασιακών μεγεθών του.

Εμφάνιση των αποτελεσμάτων των εντασιακών μεγεθών σε γραφική και σε πινακοποιημένη μορφή.

Επίσης, στην επιφάνεια εργασίας εμφανίζεται και η παραμορφωμένη εικόνα του φορέα για κάθε περίπτωση και συνδυασμό φόρτισης. Στο διάγραμμα των παραμορφώσεων παρουσιάζονται με ακρίβεια και οι καμπυλώσεις των δομικών στοιχείων, όπου μπορούν να εξάγονται χρήσιμα συμπεράσματα για τον μηχανικό.

Εμφάνιση των αποτελεσμάτων των παραμορφώσεων υπό οριζόντιες δυνάμεις σε γραφική και σε πινακοποιημένη μορφή.

Το ΡΑΦ δίνει ιδιαίτερο βάρος στο θέμα των θεμελιώσεων και προσφέρει ειδικές τεχνικές για την ακριβή προσομοίωσή τους και την εποπτική εμφάνιση των αποτελεσμάτων τους. Οι τύποι των θεμελιώσεων που υποστηρίζει το πρόγραμμα παρουσιάζονται στη συνέχεια:

α) Πέδιλα

Τα πέδιλα θεμελίωσης μπορεί να είναι είτε μεμονωμένα είτε κοινά και να φέρουν περισσότερα από ένα υποστυλώματα. Τα μεμονωμένα πέδιλα προσομοιώνονται μέσω τριών ελατηρίων, ενός μεταφορικού κατά την διεύθυνση του κατακόρυφου άξονα και δύο στροφικών, τοποθετημένα στο κέντρο έδρασης του πεδίλου. Η προσομοίωση του σώματος του πεδίλου γίνεται με τη βοήθεια απολύτως στερεών βραχιόνων, οι οποίοι συνδέουν το κέντρο βάρους της επιφάνειας έδρασης με τους κόμβους όλων των ραβδωτών στοιχείων που συνδέονται με το πέδιλο (π.χ. συνδετήριες δοκούς).

Προσομοίωση πεδίλου θεμελίωσης στο ΡΑΦ.

Επίσης, τα πέδιλα μπορούν να εισαχθούν υπό γωνία και να είναι στραμμένα ως προς το καθολικό σύστημα του κτηρίου αλλά και τα κατακόρυφα στοιχεία επί των πεδίλων μπορούν να είναι στραμμένα ως προς το τοπικό σύστημα του κάθε μεμονωμένου πεδίλου. Οι έλεγχοι των πεδίλων περιλαμβάνουν έλεγχο κάμψης, διάτμησης, τάσης εδάφους, ανατροπής, καθώς και την ξεχωριστή ενότητα του ελέγχου διάτρησης.

β) Πεδιλοδοκοί

Οι πεδιλοδοκοί διαθέτουν συνεχή ελαστική έδραση, μεταφορική και στροφική, για τον ακριβέστερο υπολογισμό των εντασιακών μεγεθών τους, των τάσεων εδάφους αλλά και για τα εντασιακά μεγέθη της ανωδομής. Οι στερεοί βραχίονες αρχής και τέλους, λαμβάνονται υπόψη και στις ελαστικά εδραζόμενες πεδιλοδοκούς. Λόγω της πρόσθετης στροφικής ελαστικής έδρασης, υπολογίζονται με ακρίβεια και οι έκκεντρες πεδιλοδοκοί.

Προσομοίωση πεδιλοδοκού στο ΡΑΦ

Για κάθε ελαστικά εδραζόμενη δοκό, δίνεται η θέση και η τιμή της συνισταμένης δύναμης των τάσεων εδάφους.

Οι συνισταμένες αντιδράσεις του εδάφους κάτω από πέδιλα και συνδετήριες δοκούς.

γ) Τοιχώματα υπογείου με πέδιλο

Τα περιμετρικά τοιχώματα υπογείου χρησιμοποιούνται αφενός για την κάλυψη κατασκευαστικών αναγκών των υπόγειων ορόφων ενός κτηρίου και αφετέρου για τη δημιουργία ενός άκαμπτου κλειστού ή ημιανοικτού κιβωτίου. Η λειτουργία των τοιχωμάτων υπογείου με πέδιλο συμβάλλει:

στην παραλαβή των φορτίων των πλακών των υπογείων ορόφων (λειτουργία πλάκας)
στην παραλαβή των ωθήσεων των γαιών που περιβάλλουν τα υπόγεια (λειτουργία δίσκου)
στη μεταφορά των σεισμικών δυνάμεων της ανωδομής στη θεμελίωση

Προσομοίωση στοιχείου τοιχώματος υπογείου με πέδιλο στο ΡΑΦ.

Περισσότερα για τα τοιχώματα υπογείου με πέδιλο και τη λειτουργία τους στο προσομοίωμα, μπορείτε να ανατρέξετε στο εγχειρίδιο θεωρητικής τεκμηρίωσης του ΡΑΦ στον ακόλουθο σύνδεσμο:

Επίσης, μπορείτε να παρακολουθήσετε την εισαγωγή και την προσομοίωση τοιχώματος υπογείου με πέδιλο στο ακόλουθο βίντεο:

Επιπλέον, μπορείτε να δείτε στον ακόλουθο σύνδεσμο την επιστημονική δημοσίευση που αφορά την προσομοίωση και τις παραδοχές του ΡΑΦ για τα βασικά στοιχεία θεμελίωσης, όπως τα μεμονωμένα πέδιλα οι πεδιλοδοκοί και τα περιμετρικά τοιχώματα υπογείου εδραζόμενα σε ελαστικό έδαφος:

Πώς εισάγω τοίχωμα υπογείου στο ΡΑΦ;

δ) Κοιτόστρωση

Η κοιτόστρωση αποτελεί μία ειδική μέθοδο θεμελίωσης με πλάκες εδραζόμενες επί εδάφους και υπολογίζεται και σχεδιάζεται ταυτόχρονα με το υπόλοιπο κτήριο, εξασφαλίζοντας με αυτόν τον τρόπο την ιδιαίτερα σημαντική αλληλεπίδραση μεταξύ της ανωδομής και της πλάκας θεμελίωσης. Η προσομοίωση της κοιτόστρωσης παρουσιάζεται ξεχωριστά στην ενότητα «Κοιτόστρωση».

Στο ΡΑΦ πραγματοποιούνται όλοι οι απαραίτητοι έλεγχοι επάρκειας των δομικών μελών ενός φορέα, σύμφωνα με τους ισχύοντες κανονισμούς, με υπολογισμό των συντελεστών εξάντλησης CR (Capacity Ratio). Τα αποτελέσματα ελέγχου μπορούν να εμφανισθούν με διαφορετικούς τρόπους θέασης, με χρωματική ένδειξη ανάλογα με τον λόγο εξάντλησης για ένα ή περισσότερα κριτήρια ελέγχου σύμφωνα με τους κανονισμούς (π.χ. κάμψη, διάτμηση κ.α.), συγκεντρωτικά σε πίνακες, σε συγκεντρωτικά κείμενα αποτελεσμάτων και σε μορφή γραφημάτων.

Τα αποτελέσματα των ελέγχων μπορούν να παρουσιάζονται σε μορφή κειμένων συνοπτικών ή αναλυτικών. Τα αναλυτικά αποτελέσματα είναι πολύ διεξοδικά, έτσι ώστε στις περισσότερες περιπτώσεις, να μπορούν να παρακολουθούνται και να επαληθεύονται από τον χρήστη με απλές αριθμητικές πράξεις.

Πολλαπλή Εμφάνιση Αποτελεσμάτων στο ΡΑΦ σε μορφή πινάκων, γραφημάτων και κειμένων αποτελεσμάτων.

Περισσότερα για την παρουσίαση των αποτελεσμάτων των ελέγχων επάρκειας, μπορείτε να δείτε στην ακόλουθη βιντεοσκόπηση:

Έλεγχοι αντοχής μελών Ο/Σ

Το ΡΑΦ παράγει ένα τεύχος δεδομένων με σύγχρονη όψη και πολύ εύχρηστη δομή αφού κατηγοριοποιεί όλες τις πληροφορίες, τα δεδομένα και τα αποτελέσματα της μελέτης και τα παρουσιάζει σε ένα σύγχρονο περιβάλλον πλούσιο σε εικόνες και διαγράμματα. Επίσης, με την πληθώρα επιλογών που διαθέτει μας δίνει την δυνατότητα να διαμορφώσουμε το τεύχος όπως ακριβώς το επιθυμούμε.
α) Οργάνωση Τεύχους Το τεύχος της μελέτης είναι οργανωμένο σε ενότητες κεφαλαίων εκτύπωσης (π.χ. Διατομές Στοιχείων, Αποτελέσματα Ιδιομορφικής Ανάλυσης Φάσματος Απόκρισης κ.α.). Οι ενότητες που περιλαμβάνονται στο τεύχος επιλέγονται από το μηχανικό. Για καλύτερη εποπτεία, ο τίτλος κάθε ενότητας αναγράφεται στην πάνω δεξιά γωνία κάθε φύλλου εκτύπωσης. Επιλογή ενοτήτων κεφαλαίων εκτύπωσης από το χρήστη.
β) Εμφάνιση Τεύχους Στην αρχή κάθε ενότητας εκτύπωσης, υπάρχει πινακίδα με πλήρεις επεξηγήσεις των συμβολισμών που χρησιμοποιούνται στα κείμενα που ακολουθούν, καθώς και οι μονάδες μέτρησής τους, ώστε τα τεύχη να είναι εύκολα αναγνώσιμα από οποιονδήποτε μηχανικό. Επίσης, στην κεφαλίδα των σελίδων του τεύχους αναγράφονται τα πλήρη στοιχεία του έργου της μελέτης. Πίνακας με τις συντομογραφίες – συμβολισμούς του ελέγχου επάρκειας των δοκών.
γ) Εκτύπωση – Εξαγωγή Τεύχους Το τεύχος της μελέτης εμφανίζεται και εκτυπώνεται από την επιφάνεια σχεδίασης του ΡΑΦ σε τύπο αρχείου PDF. Εναλλακτικά από το πλήκτρο «Εξαγωγή Τεύχους» μπορούμε να δούμε το τεύχος σε εξωτερική εφαρμογή (viewer) και από εκεί να το εξάγουμε σε αρχείο τύπου 'doc', 'html', 'pdf', 'rtf' και 'xls'. Εξαγωγή τεύχους υπολογισμών σε εξωτερική εφαρμογή (viewer). Για περισσότερες πληροφορίες σχετικά με τη διαμόρφωση του τεύχους υπολογισμών στην ελληνική και την αγγλική γλώσσα, παρακολουθήστε το ακόλουθο βίντεο: Πώς παράγεται το τεύχος υπολογισμών μίας μελέτης στο ΡΑΦ
