Η κοιτόστρωση είναι πλάκα εδραζόμενη επί του εδάφους. Επομένως οι έλεγχοι αντοχής που
απαιτούνται για αυτές είναι συνδυασμός των ελέγχων που απαιτούν οι πλάκες αλλά και όλα
τα εδραζόμενα στοιχεία. Επιπλέον στην περίπτωση κατά την οποία τα κατακόρυφα στοιχεία
της κατασκευής εδράζονται στην πλάκα κοιτόστρωσης απευθείας και όχι μέσω ενισχύσεων
(νευρώσεων) απαιτείται επιπλέον και έλεγχος σε διάτρηση. Έτσι οι έλεγχοι που απαιτούνται
σε μία κοιτόστρωση είναι οι εξής:
|
|
- Έλεγχος κάμψης. Η διαδικασία του ελέγχου σε κάμψη περιγράφεται παρακάτω:

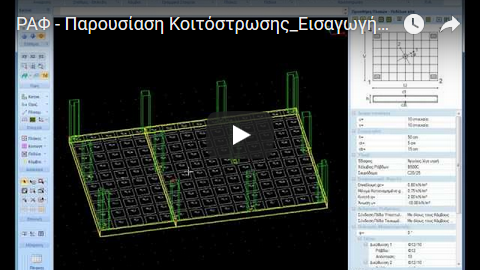

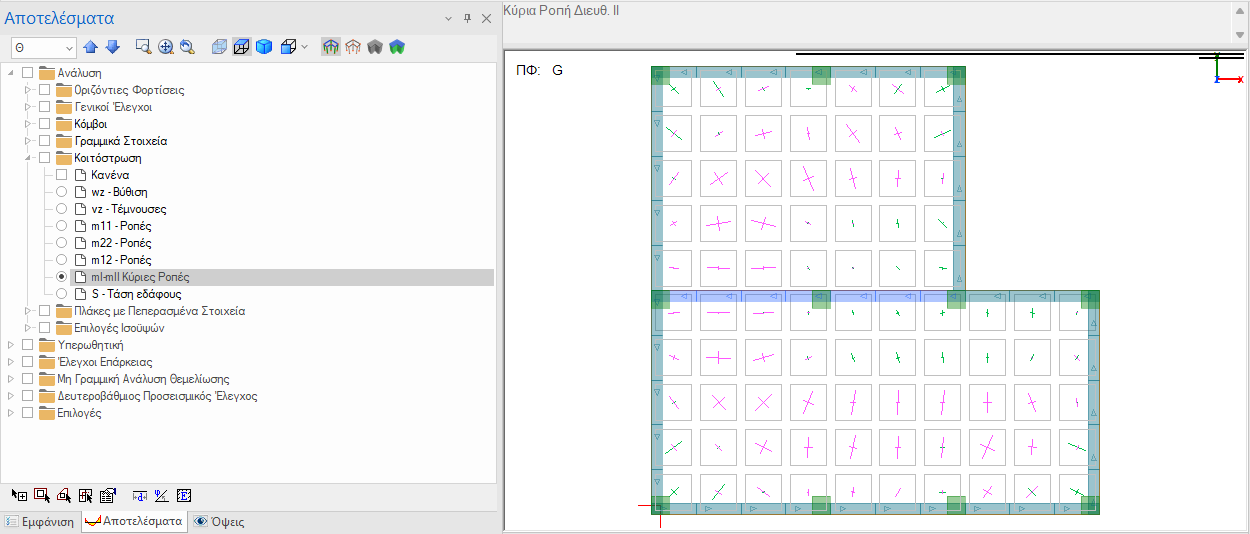

α. Ροπές από την Ανάλυση: Από την ανάλυση λαμβάνονται οι τοπικές (καρτεσιανές)
καμπτικές ροπές m11, m22 και η ροπή συστροφής m12, σε κάθε επιφανειακό στοιχείο, για
κάθε διακριτή περίπτωση φόρτισης, τόσο για στατικά φορτία G, Q κλπ όσο και για κάθε
ιδιομορφή, για κάθε διέγερση (x,y) και κάθε θέση μάζας (i).
β. Με εφαρμογή της μεθόδου CQC λαμβάνονται οι τιμές της ιδιομορφικής επαλληλίας των
ροπών m11, m22, m12, χωριστά για κάθε διέγερση Eix και Eiy.
γ. Με εφαρμογή της μεθόδου SRSS λαμβάνονται οι τιμές των ροπών m11, m22 και m12 για
κάθε θέση μάζας Εi=√(Eix²+ Eiy²).
δ. Προσδιορίζονται οι ακραίες και οι πιθανές ταυτόχρονες τιμές των ροπών m 11, m 22, m 12
ήτοι:
- m11.ακρ, m22.ταυ, m12.ταυ
- m11.ταυ, m22.ακρ, m12.ταυ
- m11.ταυ, m22.ταυ, m12.ακρ
ε. Προσδιορίζονται οι τιμές των ροπών για κάθε συνδυασμό φόρτισης, όπως απαιτεί ο
επιλεγμένος κανονισμός. Ήτοι ενδεικτικά:
- G+Q
- 1.35·G+1.50·Q
- G+ψ2·Q+γRd·Ei(m11.ακρ, m22.ταυ, m12.ταυ)
- G+ψ2·Q+γRd·Ei(m11.ταυ, m22.ακρ, m12.ταυ)
- G+ψ2·Q+γRd·Ei(m11.ταυ, m22.ταυ, m12.ακρ)
- … υπόλοιποι σεισμικοί Σ.Φ. ακραίων και πιθανών ταυτόχρονων ροπών για τις θέσεις μάζας i=1,2,3,4
Στις παραπάνω σχέσεις γRd είναι ο απαιτούμενος συντελεστής ασφάλειας για τον ικανοτικό
σχεδιασμό των στοιχείων θεμελίωσης (είναι για ΕΑΚ γRd=1.35 και για EC8 γRd=1.40). Για
χαμηλή κατηγορία πλαστιμότητας λαμβάνεται γRd=1.00.
στ. Με εφαρμογή της μεθόδου Wood-Armer μετασχηματίζονται οι τελικές ροπές m11, m22, m12
καθενός από τους παραπάνω Σ.Φ., σε δύο προσημασμένες ορθογωνικές ροπές mEd1.άνω,
mEd2.άνω και mEd1.κάτω, mEd2.κάτω παράλληλες προς το τοπικό σύστημα της κάθε
μακροπεριοχής.
Καθώς η μέθοδος Wood-Armer δεν δίνει αναλογικά αποτελέσματα, η εφαρμογή της πρέπει να
γίνει με τις τελικές τιμές των ροπών m11, m22 και m12 κάθε συνδυασμού και όχι σε κάθε
Π.Φ. χωριστά.
ζ. Με αυτές τις ροπές σχεδιασμού mEd1.άνω, mEd2.άνω και mEd1.κάτω, mEd2.κάτω,
υπολογίζεται ο απαιτούμενος οπλισμός αs.απ στο άνω και κάτω πέλμα κάθε στοιχείου.
η. Λαμβάνοντας υπόψη την γεωμετρία και τον τοποθετημένο από το χρήστη οπλισμό, το ΡΑΦ
δίνει πλήθος χρήσιμων παράγωγων μεγεθών για τη διαστασιολόγηση και τον έλεγχο επάρκειας
αντοχής σε κάμψη. Ειδικότερα το ΡΑΦ δίνει:
- Λόγο Εξάντλησης CR=mEd/mRd
- Έλλειμα οπλισμού αs,ελ = αs,απ – αs,υπ
- Πλεόνασμα οπλισμού αs,πλ = αs,υπ – αs,απ
- Λόγος οπλισμού ρ = αs,απ / αs,υπ
- Ποσοστό οπλισμού ρ = αs,υπ / Ac
|
|
Όλα τα παραπάνω μεγέθη παριστάνονται τόσο με μορφή ισοϋψών καμπυλών στην οθόνη γραφικών,
όσο και αριθμητικά σε σειρά κατάλληλων πινάκων, οι οποίοι συγχρονίζονται πλήρως με τα
γραφικά, ώστε ο μηχανικός να έχει την πλήρη εποπτεία και έλεγχο των απαιτήσεων της
μελέτης του.
|
|
|
|

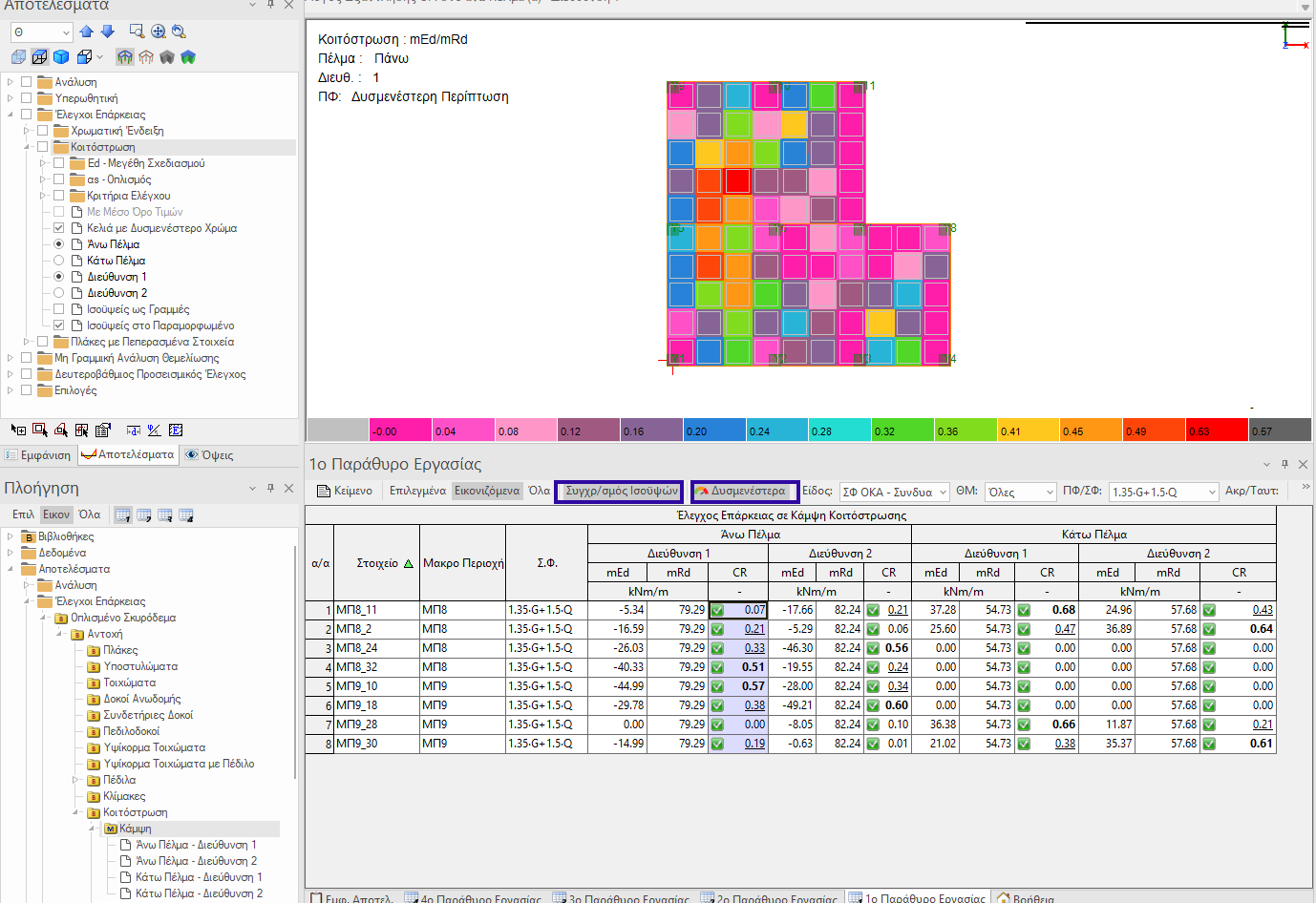

Εμφάνιση δείκτη εξάντλησης CR σε κάμψη για συγκεκριμένη διεύθυνση, πέλμα και Σ.Φ σε πίνακα και οθόνη γραφικών
|
|
Δίνεται η δυνατότητα να εμφανίσουμε τόσο γραφικά όσο και σε πίνακα, τις δυσμενέστερες
τιμές από όλους τους συνδυασμούς φόρτισης για συγκεκριμένη διεύθυνση και πέλμα.
|
|
|
|

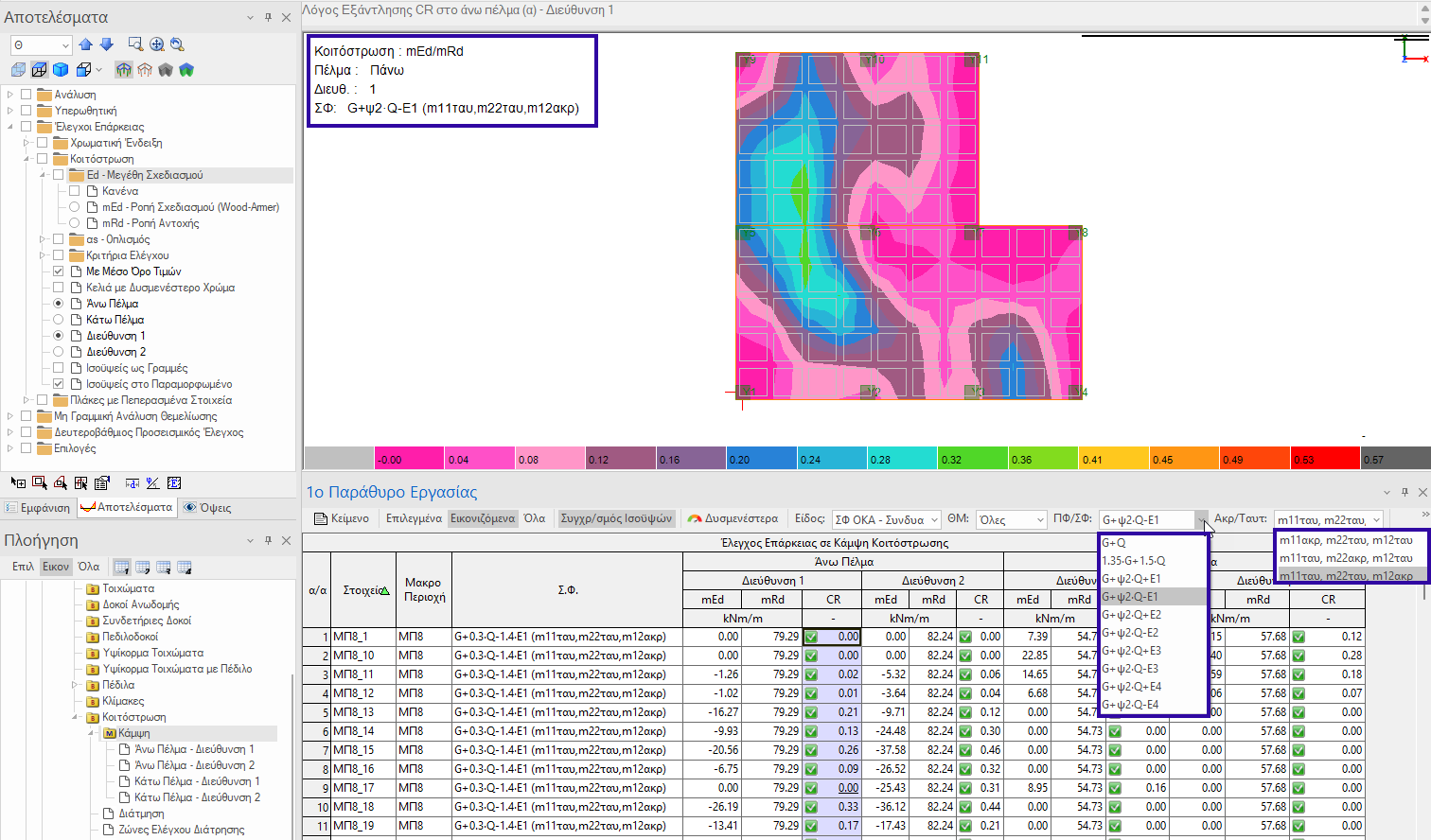

Εμφάνιση δυσμενέστερου δείκτη εξάντλησης CR=mEd/mRd σε κάμψη από όλους τους Σ.Φ για
συγκεκριμένη διεύθυνση και πέλμα σε πίνακα και οθόνη γραφικών
|
|
-

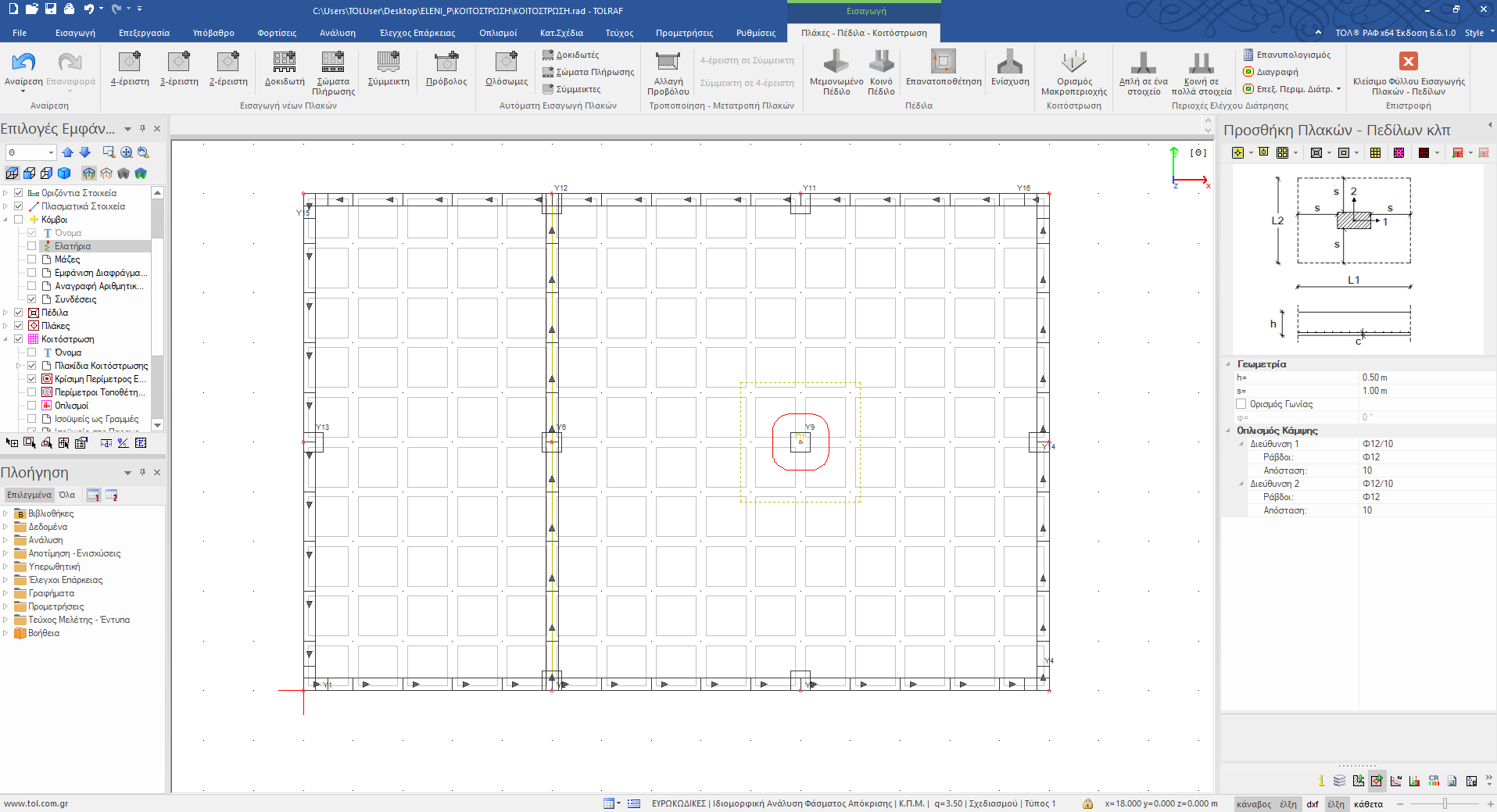

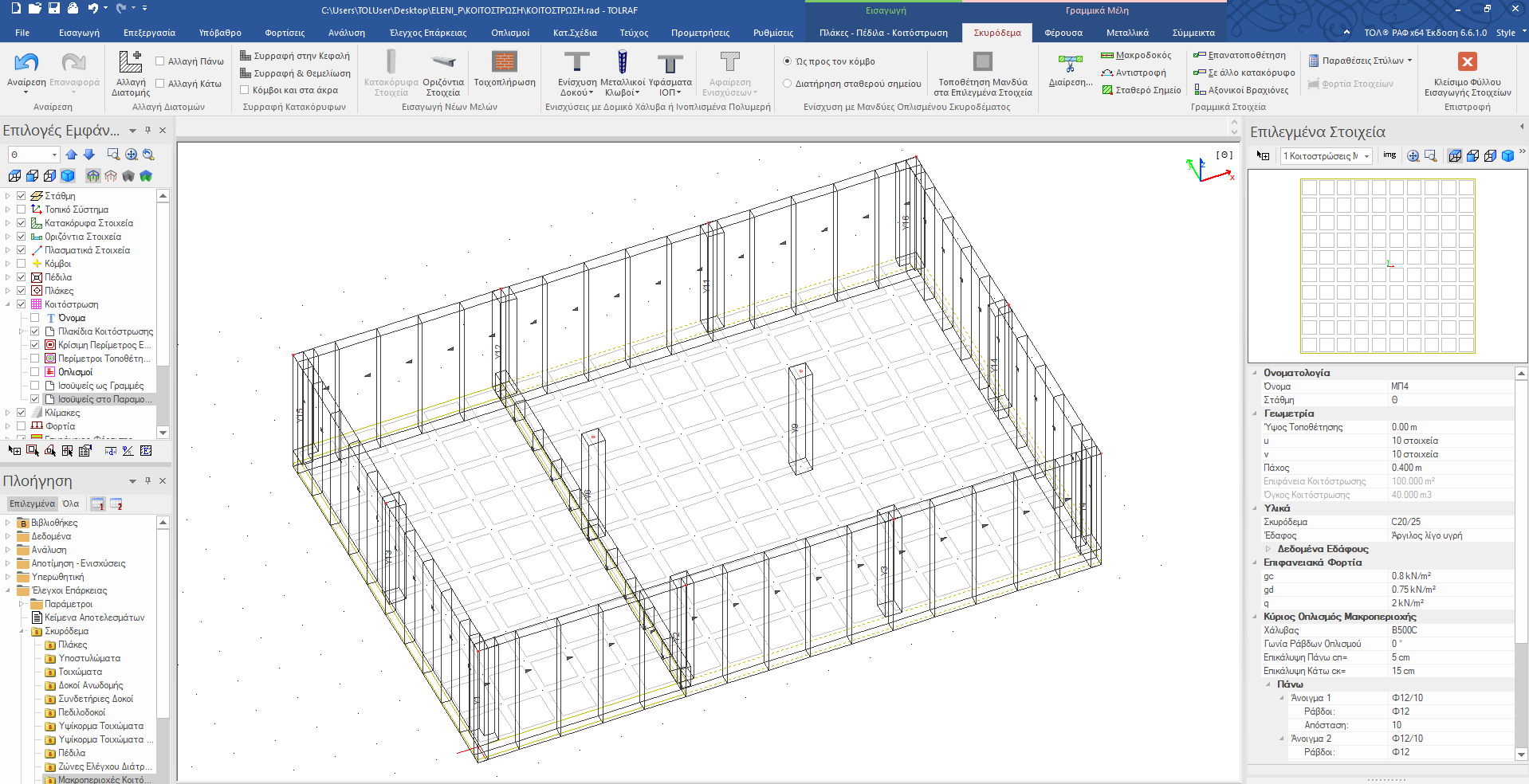

Έλεγχος σε διάτρηση όταν απαιτείται βάσει ΕΚ2. Στο ΡΑΦ δίνεται η δυνατότητα
εισαγωγής στην κοιτόστρωση περιοχών ελέγχου διάτρησης. Σκοπός των περιοχών αυτών
είναι ο έλεγχος και η αντιμετώπιση του φαινομένου της διάτρησης που εμφανίζεται στα
σημεία έδρασης των κατακόρυφων στοιχείων στην κοιτόστρωση. Όπως και στην περίπτωση
των πεδίλων, έτσι και στις περιοχές ενίσχυσης της κοιτόστρωσης έχουμε την δυνατότητα
να ορίσουμε κοινή περιοχή ελέγχου διάτρησης για περισσότερα του ενός κατακόρυφα
στοιχεία.
|
|
|
|

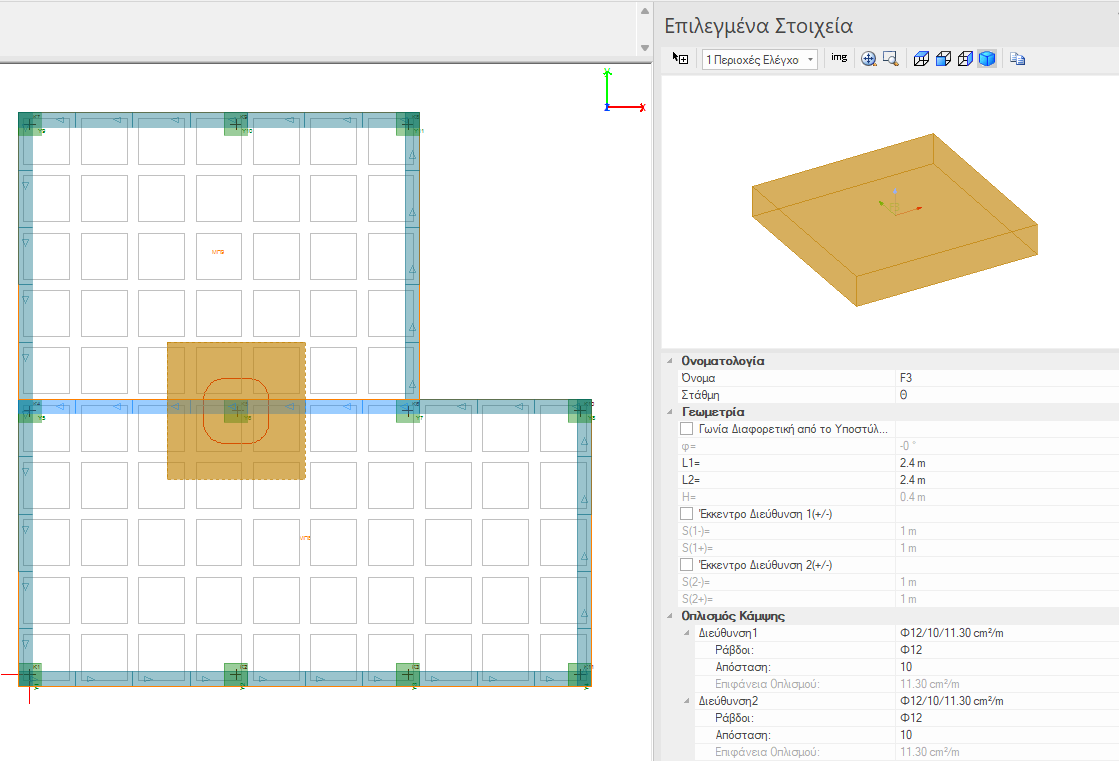

Εισαγωγή περιοχής ελέγχου διάτρησης στο κατακόρυφο μέλος
|
|
-
Έλεγχος φέρουσας ικανότητας του εδάφους. Πραγματοποιείται
σύγκριση των μέσων τιμών των τάσεων στην περιοχή επιρροής του κάθε κόμβου με την
επιτρεπόμενη τάση και ελέγχεται η υπέρβαση ή μη της φέρουσας ικανότητας του εδάφους.
|
|
|
|

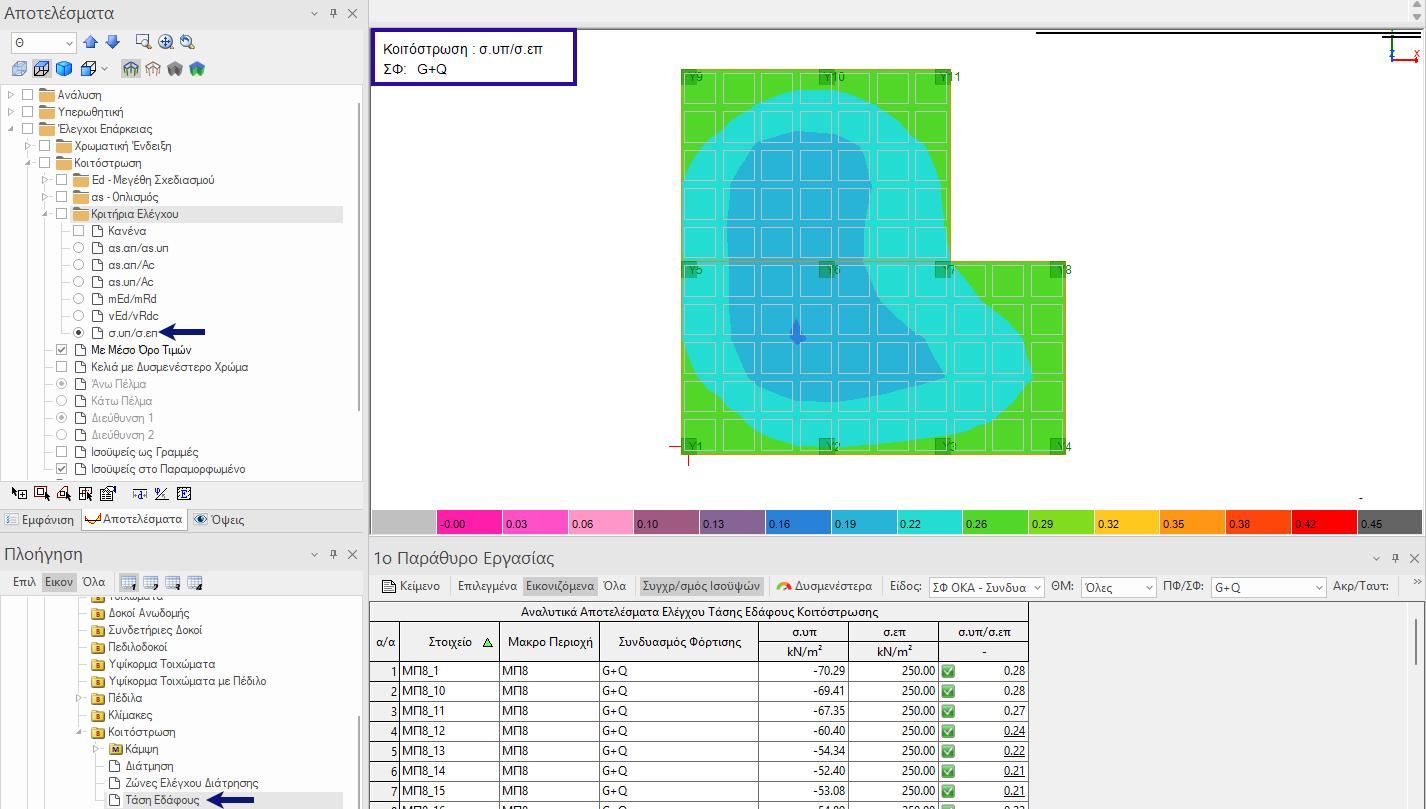

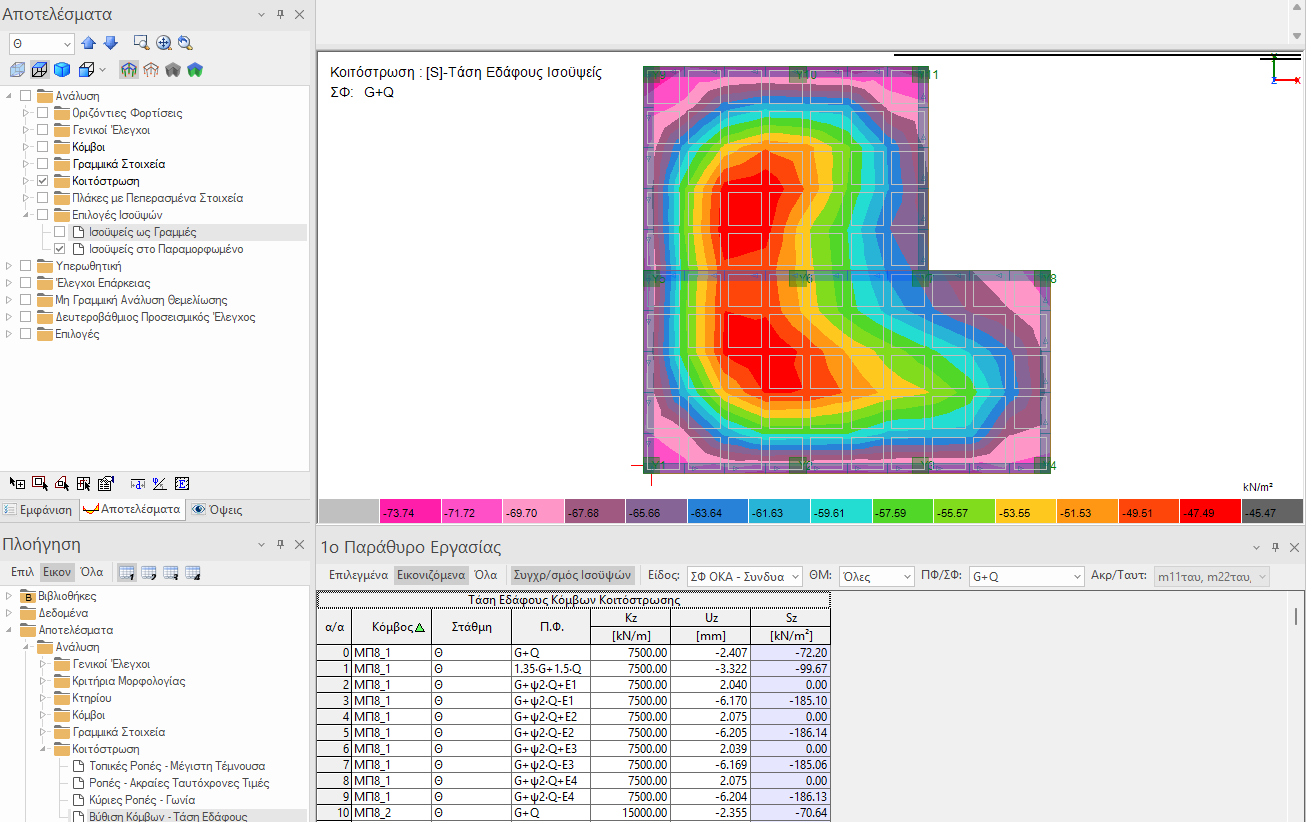

Εμφάνιση συντελεστή εξάντλησης CR=συπ/σεπ σε τάση εδάφους για τον στατικό συνδυασμό G+Q
|
|
-
Έλεγχος σε διάτμηση. Πραγματοποιείται έλεγχος αν απαιτείται
οπλισμός διάτμησης, δηλαδή ελέγχεται εάν το σώμα της κοιτόστρωσης είναι ικανό να
παραλάβει την τέμνουσα δύναμη για όλους τους εξεταζόμενους συνδυασμούς φόρτισης
χωρίς οπλισμό διάτμησης. Εάν προκύψει ότι απαιτείται οπλισμός διάτμησης, τότε
υπολογίζεται ο απαιτούμενος οπλισμός.
|
|
|
|

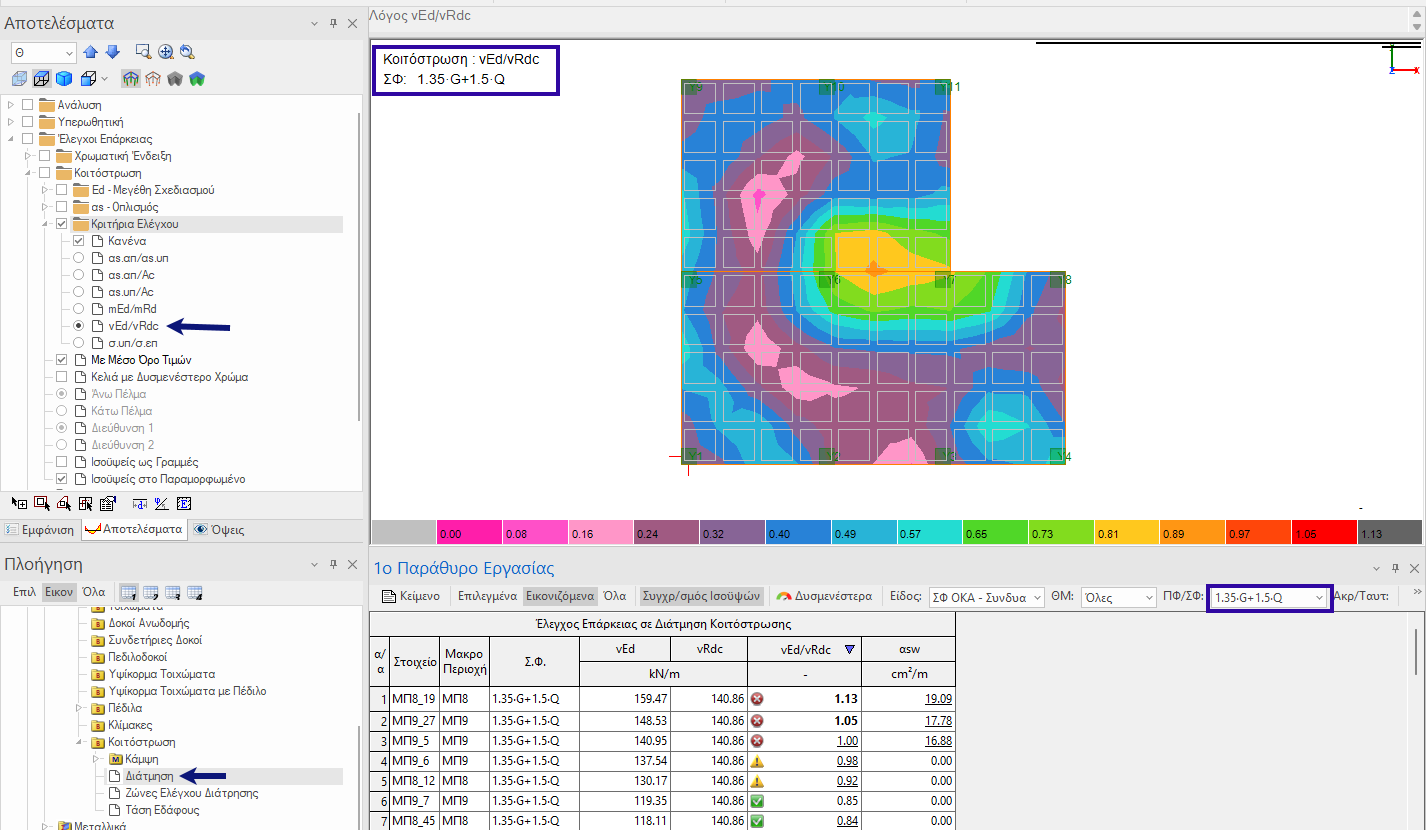

Εμφάνιση συντελεστή εξάντλησης CR=vEd/vRdc σε διάτμηση για τον στατικό συνδυασμό 1.35G+1.5Q
|
|
Επίσης, μετά την ολοκλήρωση του ελέγχου επάρκειας κάθε στοιχείο μακροπεριοχής
κοιτόστρωσης, λαμβάνει ένα χρώμα ανάλογα με το δυσμενέστερο λόγο εξάντλησης από όλους
τους ελέγχους. Έτσι ο μελετητής μπορεί εύκολα και γρήγορα να εντοπίσει που παρουσιάζεται
η μεγαλύτερη ένταση.
|
|
|
|

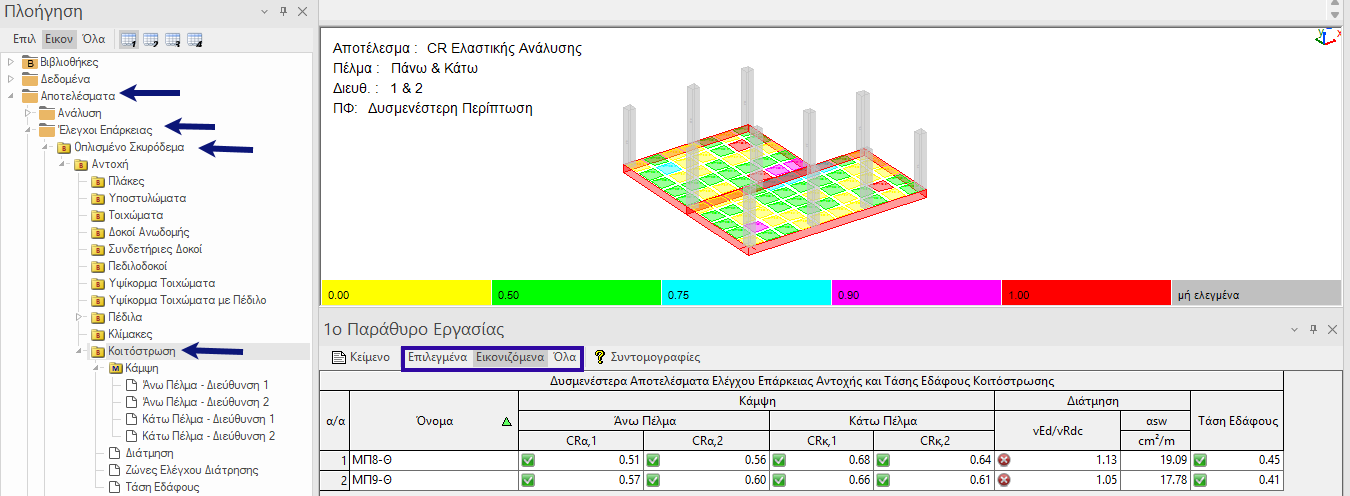

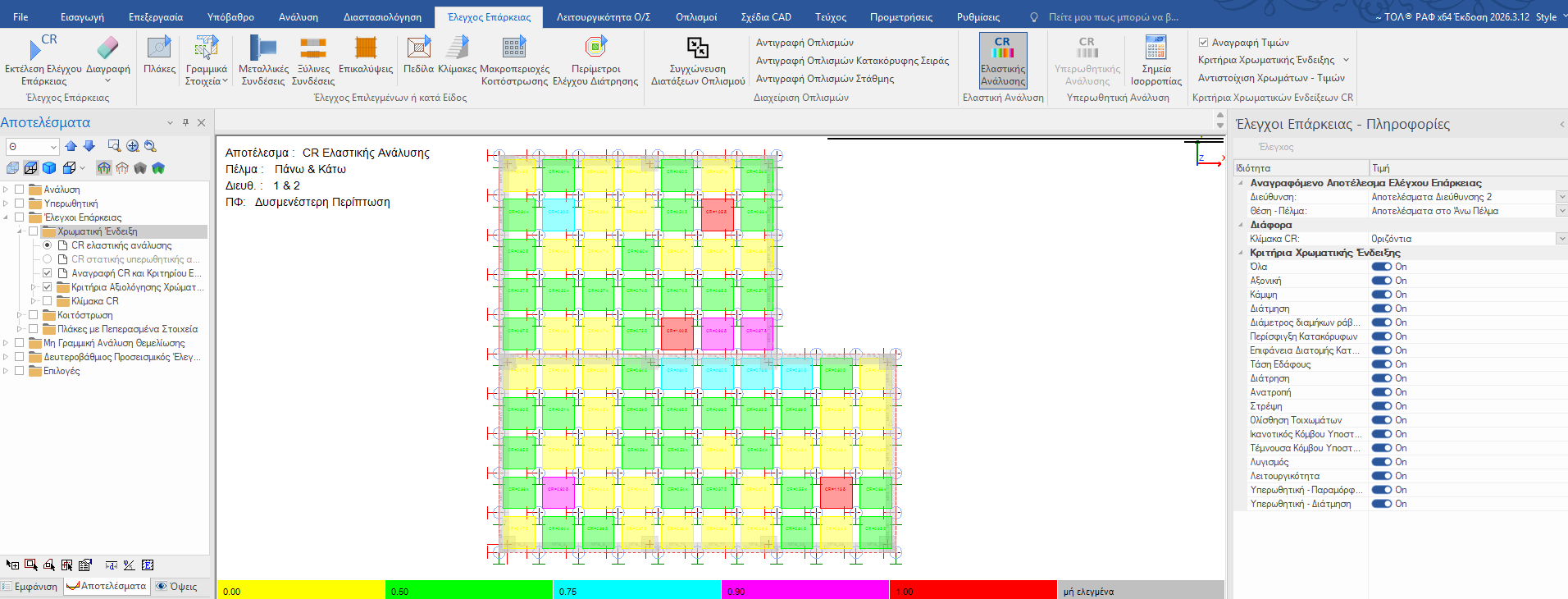

Απεικόνιση με χρωματική κλίμακα του δυσμενέστερου λόγου εξάντλησης CR κάθε κελιού,
αξιολογώντας όλα τα κριτήρια αστοχίας (κάμψη, διάτμηση, τάση εδάφους).
|
|
|
|
Πίνακας αποτελεσμάτων ελέγχου επάρκειας κοιτόστρωσης, με δυνατότητα αύξουσας ή φθίνουσας
ταξινόμησης ως προς κάθε στήλη και επισήμανση των θέσεων και των κριτηρίων αστοχίας στα
οποία ο λόγος εξάντλησης υπερβαίνει το οριακό CR=1.0.
|
